Учебный комплекс «Проектирование прототипирование и испытания судовых движителей»

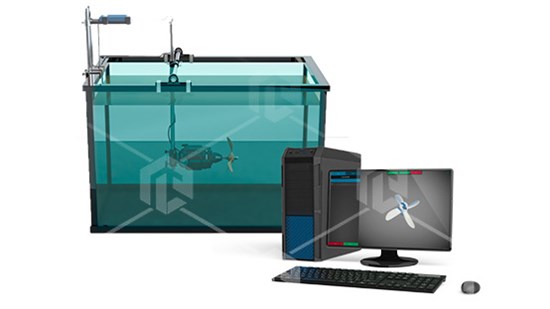

Лабораторный стенд содержит в своем составе виртуальный программный комплекс для изучения элементов гребных винтов и других судовых движителей и аппаратный комплекс 3D-печати и прототипирования а также испытания движителей.

 Данный аппаратно-программный комплекс-лаборатория предназначена для выполнения учебно-исследовательских и научно-исследовательских работ по полунатурному моделированию и прототипированию судовых движителей различного типа. Данная лаборатория содержит в своем составе виртуальный программный комплекс для изучения геометрических характеристик гребных винтов и их упрощенного проектирования, а также аппаратный комплекс 3D печати и измерительный комплекс, соединенный с ПК.
 Специализированный программный комплекс, входящий в состав лаборатории, с помощью трехмерной графики и специализированных инструментов позволяет провести моделирование геометрических моделей судовых движителей с различными геометрическими коэффициентами, и характеристиками, а также варьировать эти коэффициенты с последующей оценкой их влияния на силовые характеристики движителя (упор, КПД).

 Входящий в состав лаборатории FDM 3D принтер предназначен для воспроизводства полученных моделей методом 3D печати из пластика путем наплавления слоев. Комплекс позволяет создать модель гребного винта диаметром до 200мм для установки на электродвигатель в испытательном комплексе.

 С помощью аппаратной части комплекса, сопряженной с вычислительными средствами и специализированным модулем ПО осуществляется проведение полунатурных испытаний полученных пластиковых прототипов с последующим снятием характеристик и параметров и их обработкой. Комплекс позволяет провести моделирование как стандартных конфигураций судовых движителей, так и создать уникальные по характеристикам и свойствам образцы с помощью комплектных средств. Например, комплекс позволяет создать собственную конфигурацию пропульсивной насадки на гребной винт для последующей оценки на испытательном комплексе вносимых насадкой изменений в характеристики движителя в целом.

Стенд позволяет провести следующие работы:

• прототипирование классического гребного винта;
• прототипирование гребного винта с кольцевым отражателем;
• прототипирование водометных систем;
• измерение упора различных винтовых движителей.

Общий состав комплекса:

1. Аппаратный модуль полунатурного моделирования и измерения характеристик винтов – 1 шт.
2. Аппаратный модуль измерительных датчиков на микроконтроллере с модулем связи – 1 шт.
3. Мобильный расчетный модуль для воспроизведения ПО и подключения к установке – 1шт.
4. Модуль трехмерной печати и прототипирования – 1 шт.
5. Комплект из образцов движителей различного типа – 1 шт.
6. Программное обеспечение комплекса на USB носителе
• Модуль запуска ресурсов
• Модуль ресурсов «Прототипирование и испытания судовых движителей»
7. Руководство пользователя (Инструкция по эксплуатации виртуально программного комплекса) – 1 шт.
8. Паспорт комплекса – 1 шт.
